LED-nauhan virtalähde on yksi tärkeimmistä osista koko LED-nauha-asennuksessa. Vaikka LED-nauha olisi laadukas ja sopisi käyttökohteeseen hyvin, väärin mitoitettu virtalähde voi aiheuttaa ongelmia: valo voi jäädä himmeäksi, nauha voi toimia epätasaisesti tai virtalähde voi kuormittua liikaa.

Hyvä uutinen on, että LED-nauhan virtalähteen mitoitus ei ole vaikeaa, kun perusperiaate on selvä. Tarvitset vain tiedon LED-nauhan tehosta wattia per metri, asennettavasta pituudesta ja siitä, onko nauha 12V vai 24V. Näiden perusteella voidaan laskea, kuinka tehokas led-nauhan muuntaja eli led-nauhan teholähde tarvitaan.

Tässä oppaassa käydään käytännönläheisesti läpi, miten valitset oikean virtalähteen led-nauhalle eri pituuksille, milloin 24V led virtalähde on järkevä valinta ja mitä yleisiä virheitä kannattaa välttää.

Mikä on LED-nauhan virtalähde ja miksi sen oikea mitoittaminen on tärkeää

LED-nauha ei yleensä kytkeydy suoraan pistorasiaan tai verkkovirtaan. Useimmat kodin LED-nauhat toimivat matalajännitteellä, tyypillisesti 12V tai 24V jännitteellä. Siksi väliin tarvitaan virtalähde, jota kutsutaan usein myös LED-muuntajaksi, LED-teholähteeksi tai LED-driveriksi.

Virtalähteen tehtävä on muuntaa verkkovirta LED-nauhalle sopivaksi tasajännitteeksi. Jos LED-nauha on 24V, myös virtalähteen pitää olla 24V. Jos LED-nauha on 12V, virtalähteen pitää olla 12V. Jännite ei ole asia, jota voi valita vapaasti jälkikäteen, vaan sen pitää vastata LED-nauhan tuotetietoja.

Oikea mitoitus on tärkeää kolmesta syystä. Ensinnäkin virtalähteen pitää jaksaa syöttää koko LED-nauhan tarvitsema teho. Toiseksi virtalähdettä ei kannata ajaa jatkuvasti aivan maksimikuormalla. Kolmanneksi liian pitkässä LED-nauha-asennuksessa pitää huomioida myös virransyöttö ja mahdollinen jännitehäviö.

Jos haluat perehtyä erityisesti siihen, kuinka pitkä LED-nauha voidaan asentaa yhdestä virtalähteestä, lue myös Valotehtaan artikkeli Kuinka pitkä LED-nauha yhdestä virtalähteestä?.

Miten mitoitat virtalähteen oikein eri pituisille LED-nauhoille

LED-nauhan virtalähteen mitoitus perustuu yksinkertaiseen laskuun:

LED-nauhan teho W/m × LED-nauhan pituus metreinä = kokonaisteho watteina

Tämän jälkeen kokonaistehoon lisätään yleensä noin 20–30 % varaa. Tätä varaa tarvitaan, jotta virtalähde ei käy jatkuvasti aivan täydellä kuormalla. Se parantaa kokonaisuuden toimintavarmuutta ja auttaa valitsemaan järkevän teholuokan.

Esimerkiksi jos LED-nauhan teho on 12 W/m ja asennettava pituus on 3 metriä, lasku on:

12 W/m × 3 m = 36 W

Tällöin virtalähteeksi ei kannata valita täsmälleen 36 W mallia, vaan esimerkiksi noin 50 W virtalähde on järkevämpi valinta. Tämä vastaa samaa käytännön mitoitusperiaatetta, jota käytetään myös Valotehtaan 24V virtalähteiden tuoteryhmässä.

Tässä muutama käytännön esimerkki:

LED-nauhan teho	Pituus	Laskettu kokonaisteho	Suositeltu virtalähde noin 20–30 % varalla
9,6 W/m	2 m	19,2 W	25–30 W
9,6 W/m	5 m	48 W	60–75 W
12 W/m	3 m	36 W	50 W
14,4 W/m	5 m	72 W	90–100 W
15 W/m	10 m	150 W	180–200 W

Laskenta kannattaa tehdä aina todellisen LED-nauhan tuotetiedon mukaan. Älä arvioi tehoa pelkän nauhan ulkonäön perusteella, sillä kaksi samannäköistä LED-nauhaa voi kuluttaa täysin eri määrän sähköä.

Jännite- ja tehovaateet: 12V vai 24V virtalähde?

LED-nauhan jännite on yksi tärkeimmistä valintakriteereistä. 12V LED-nauha tarvitsee 12V virtalähteen ja 24V LED-nauha tarvitsee 24V virtalähteen. Väärää jännitettä ei saa käyttää, sillä se voi rikkoa tuotteen tai estää sen toiminnan.

12V LED-nauhoja käytetään usein lyhyissä asennuksissa, pienissä kalustevaloissa ja kohteissa, joissa nauhan pituus on maltillinen. Jos asennus on lyhyt ja virtalähde on lähellä LED-nauhaa, 12V voi toimia hyvin.

24V LED-nauha on monessa kodin LED-nauha-asennuksessa järkevämpi valinta, etenkin jos nauhaa tulee useampi metri. Samalla teholla 24V järjestelmässä virta on pienempi kuin 12V järjestelmässä, mikä helpottaa pidempiä asennuksia ja vähentää jännitehäviön riskiä.

Jännitehäviö tarkoittaa käytännössä sitä, että LED-nauhan loppupää voi näyttää himmeämmältä kuin alkupää. Tätä voi tapahtua erityisesti pitkissä nauhoissa, liian ohuilla johdoilla tai silloin, kun pitkä nauha syötetään vain yhdestä päästä.

Jos olet epävarma, kannattaako valita 12V vai 24V LED-nauha, tutustu Valotehtaan oppaaseen 12V vai 24V LED-nauha – kumpi kannattaa valita eri kohteisiin?.

Milloin yksi virtalähde riittää pitkälle LED-nauhalle?

Yksi virtalähde voi riittää pitkällekin LED-nauhalle, jos virtalähteen teho, jännite, kaapelointi ja syöttötapa on mitoitettu oikein. Pelkkä virtalähteen wattimäärä ei kuitenkaan kerro kaikkea.

Esimerkiksi 10 metrin LED-nauha voidaan usein toteuttaa yhdellä virtalähteellä, jos kuorma on laskettu oikein ja virransyöttö tehdään järkevästi. Pitkissä asennuksissa voi kuitenkin olla tarpeen syöttää nauhaa molemmista päistä tai jakaa asennus useampaan syöttöön. Tämä auttaa pitämään valon tasaisempana koko matkalla.

Jos LED-nauha on erittäin tehokas tai pituus kasvaa suureksi, virtalähteen lisäksi pitää miettiä myös johdotuksen pituutta ja liitoksia. Pitkä kaapelimatka virtalähteeltä nauhalle voi vaikuttaa lopputulokseen, vaikka virtalähde olisi paperilla riittävän tehokas.

Käytännön vinkki: jos LED-nauhan loppupää näyttää selvästi himmeämmältä, ongelma ei välttämättä ole itse LED-nauhassa. Syy voi olla jännitehäviössä, liian pitkässä syötössä, alimitoitetussa virtalähteessä tai siinä, että nauha pitäisi syöttää useammasta kohdasta.

Himmennettävä LED-nauha tarvitsee yhteensopivan ratkaisun

Jos LED-nauhaa halutaan himmentää, virtalähteen ja ohjauksen yhteensopivuus pitää tarkistaa jo ennen tilaamista. Kaikki virtalähteet eivät ole himmennettäviä, eikä kaikkia LED-nauhoja voi himmentää samalla tavalla.

Himmennys voidaan toteuttaa esimerkiksi himmennettävällä virtalähteellä, erillisellä LED-ohjaimella tai valonohjausjärjestelmällä. Oikea ratkaisu riippuu siitä, millainen LED-nauha on kyseessä ja miten valoa halutaan ohjata.

Yleinen virhe on valita tavallinen virtalähde ja olettaa, että se toimii seinähimmentimen kanssa. Näin ei välttämättä ole. Jos haluat himmentää LED-nauhaa perinteisellä seinähimmentimellä, tarvitset siihen sopivan himmennettävän virtalähteen ja yhteensopivan himmentimen.

Himmennyksen valintaan kannattaa käyttää hetki aikaa, koska väärä yhdistelmä voi aiheuttaa välkkymistä, epätasaista himmennystä tai sen, ettei valo himmene riittävän alas. Lue lisää Valotehtaan oppaasta Himmennettävä LED ilman välkyntää.

Tavallisimmat virheet virtalähteen valinnassa

Yksi yleisimmistä virheistä on valita liian pieni virtalähde. Jos LED-nauhan kokonaisteho on 48 W, ei ole järkevää valita täsmälleen 48 W virtalähdettä. Parempi ratkaisu on valita suurempi teholuokka, esimerkiksi 60 W tai 75 W tilanteesta riippuen.

Toinen yleinen virhe on sekoittaa 12V ja 24V tuotteet keskenään. 24V LED-nauhaa ei voi käyttää 12V virtalähteellä normaalisti, eikä 12V nauhaa saa kytkeä 24V virtalähteeseen. Tarkista aina LED-nauhan jännite tuotetiedoista.

Kolmas virhe liittyy pitkiin asennuksiin. Asiakas saattaa ostaa tehokkaan virtalähteen, mutta syöttää pitkän LED-nauhan vain yhdestä päästä. Tällöin nauhan alkupää voi olla kirkas, mutta loppupää jää himmeämmäksi. Pitkissä vedoissa pitää huomioida myös syöttöpisteet.

Neljäs virhe on unohtaa käyttöympäristö. Kuivaan sisätilaan sopiva virtalähde ei välttämättä sovellu kosteaan tilaan tai ulkokäyttöön. Jos virtalähde sijoitetaan esimerkiksi kylpyhuoneeseen, ulkotilaan tai muuhun vaativampaan ympäristöön, suojausluokka ja asennuspaikka pitää tarkistaa huolellisesti.

Viides virhe on jättää sähköasennuksen vastuu epäselväksi. Kiinteät sähköasennukset kuuluvat sähköalan ammattilaiselle. Kuluttaja voi suunnitella tuotteiden valintaa ja kokonaisuutta, mutta verkkovirtaan liittyvät kytkennät pitää tehdä määräysten mukaisesti.

Mitä tuotteita löydät Valotehtaalta?

Valotehtaan valikoimasta löydät LED-nauhoihin sopivia virtalähteitä, LED-muuntajia, himmennettäviä ratkaisuja ja eri käyttökohteisiin sopivia LED-nauhoja. Kun valitset tuotteita, aloita LED-nauhasta: katso sen jännite, teho W/m ja suunniteltu pituus. Sen jälkeen valitse virtalähde näiden tietojen perusteella.

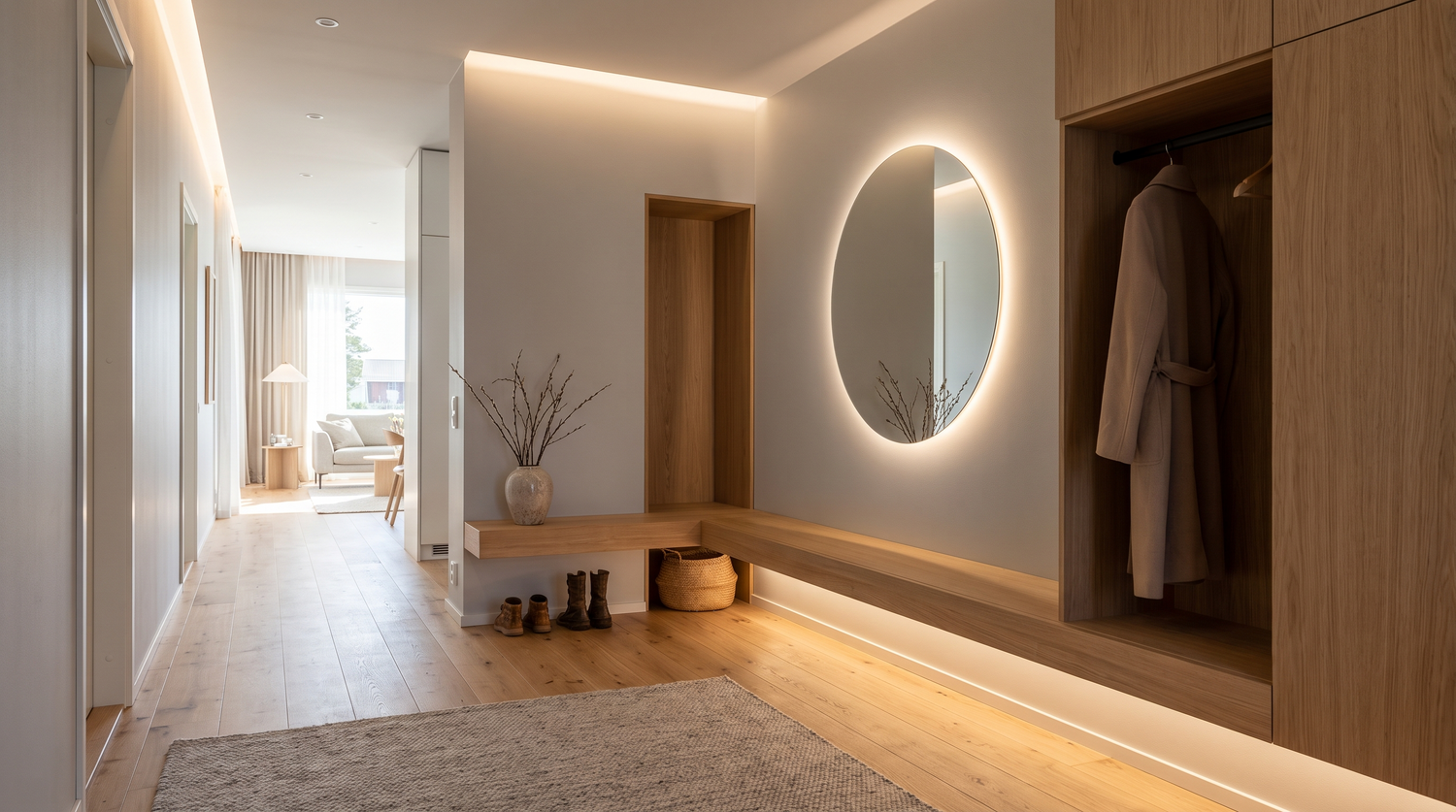

Jos suunnittelet tavallista 24V LED-nauha-asennusta esimerkiksi keittiöön, olohuoneeseen, makuuhuoneeseen tai epäsuoraan valaistukseen, tutustu 24V vakiojännitelähteisiin ja 24V perusmuuntajiin.

Jos haluat säätää valon määrää, katso myös 24V TRIAC-muuntajat, 24V PUSH DIM -muuntajat ja muut himmennettävät LED-ratkaisut.

LED-nauhojen valintaan löydät vaihtoehdot Valotehtaan LED-valonauhat ja LED-nauhat -kategoriasta. Jos haluat rajata suoraan yleisimpiin kodin ratkaisuihin, tutustu myös 24V LED-nauhoihin.

FAQ: LED-nauhan virtalähteestä

Miksi LED-nauhalla kannattaa mitoittaa virtalähde huolellisesti?

Oikein mitoitettu virtalähde varmistaa, että LED-nauha saa riittävästi tehoa ja toimii tasaisesti. Liian pieni virtalähde voi kuormittua liikaa ja aiheuttaa toimintahäiriöitä.

Voinko käyttää yhtä virtalähdettä pitkään LED-nauhaan?

Kyllä, jos virtalähteen teho riittää ja virransyöttö on suunniteltu oikein. Pitkissä asennuksissa voi olla tarpeen syöttää LED-nauhaa molemmista päistä tai useammasta kohdasta.

Mikä ero on 12V ja 24V virtalähteellä?

12V virtalähde sopii 12V LED-nauhalle ja 24V virtalähde 24V LED-nauhalle. 24V on usein parempi valinta pidempiin LED-nauha-asennuksiin, koska jännitehäviön hallinta on helpompaa.

Kuinka paljon tehoa virtalähteen pitää olla suurempi kuin LED-nauhan kokonaisteho?

Yleinen käytännön suositus on valita noin 20–30 % suurempi virtalähde kuin LED-nauhan laskettu kokonaisteho. Esimerkiksi 36 W kuormalle valitaan usein noin 50 W virtalähde.

Voinko käyttää himmennettävää virtalähdettä LED-nauhassa?

Kyllä, kun virtalähde, LED-nauha ja himmennin ovat yhteensopivia. Himmennystapa kannattaa tarkistaa ennen tilaamista, jotta valo toimii ilman välkkymistä ja säätöalue on riittävä.

Mitä tapahtuu, jos virtalähde ei ole riittävä?

Jos virtalähde on liian pieni, LED-nauha voi toimia epävakaasti, valo voi jäädä himmeäksi tai virtalähde voi kuormittua liikaa. Siksi virtalähde kannattaa mitoittaa laskemalla kuorma ja lisäämällä siihen sopiva varmuusvara.

Valitse LED-nauhalle oikea virtalähde kerralla

LED-nauhan virtalähde valitaan aina LED-nauhan jännitteen, tehon ja pituuden mukaan. Kun lasket kokonaistehon, lisäät siihen noin 20–30 % varaa ja huomioit 12V/24V-jännitteen sekä mahdollisen himmennyksen, olet jo hyvin lähellä oikeaa valintaa.

Tutustu Valotehtaan 24V virtalähteisiin, himmennettäviin 24V TRIAC-muuntajiin, PUSH DIM -muuntajiin ja LED-nauhoihin. Jos et ole varma oikeasta yhdistelmästä, Valotehdas auttaa valitsemaan virtalähteen ja LED-nauhan samaan kokonaisuuteen.
