Tiivistelmä: TRIAC-himmennin on perinteinen seinähimmennystapa, jota voidaan käyttää LED-valaistuksessa silloin, kun valaisin tai LED-virtalähde on siihen yhteensopiva. LED-nauhan kanssa TRIAC-himmennys edellyttää yleensä himmennettävää TRIAC-yhteensopivaa LED-muuntajaa. Valotehdas tarjoaa LED-nauhoja, muuntajia, profiileja ja ohjausratkaisuja, joiden valinnassa yhteensopivuus on tärkein tarkistettava asia.

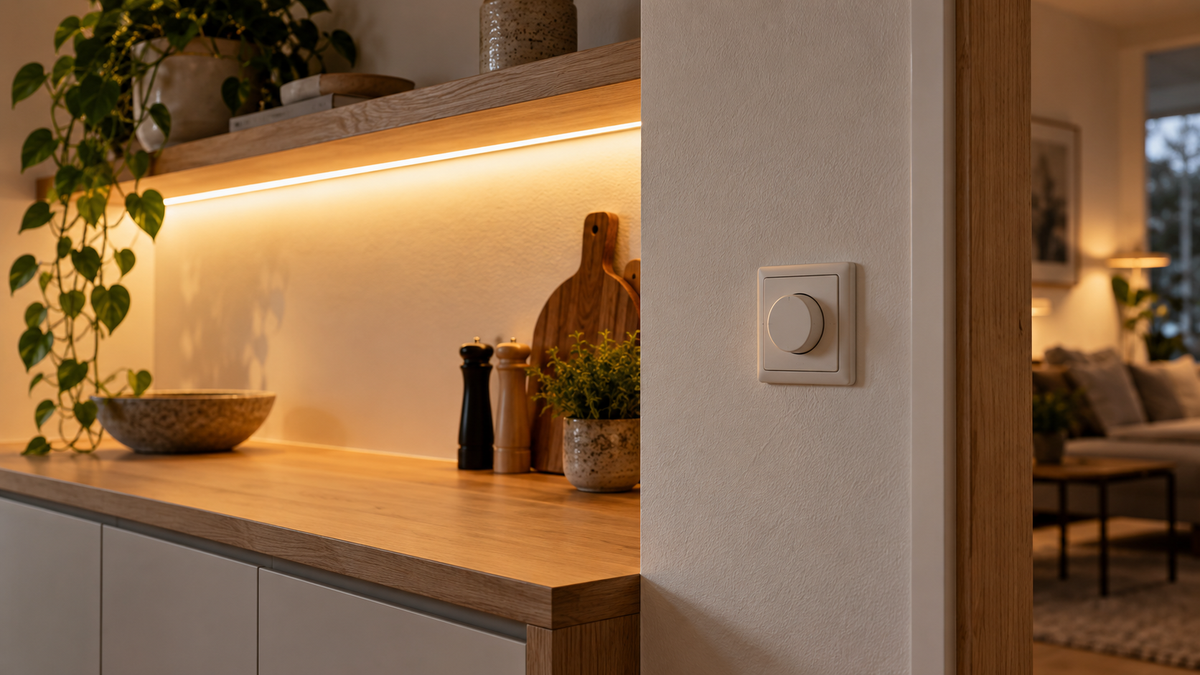

TRIAC-himmennin on monelle tuttu pyöritettävänä tai painettavana seinäsäätimenä. LED-valaistuksessa sama himmennystapa voi toimia hyvin, mutta vain silloin, kun kaikki komponentit on valittu oikein. Tavallinen LED-nauha ei kytkeydy suoraan 230V TRIAC-himmentimeen. Väliin tarvitaan LED-nauhalle sopiva himmennettävä virtalähde, joka muuttaa 230V syötön esimerkiksi 24V vakiojännitteeksi.

Tässä oppaassa käydään läpi, milloin TRIAC-himmennin sopii LED-valaistukseen, mitä eroa on etureuna- ja takareunahimmennyksellä, miten LED-nauhan virtalähde mitoitetaan ja milloin kannattaa harkita muuta ohjaustapaa.

Mikä on TRIAC-himmennin?

TRIAC-himmennin säätää valoa leikkaamalla verkkovirran siniaaltoa. Vanhoissa hehku- ja halogeenivalaisimissa tämä oli hyvin yleinen himmennystapa. LED-valaistuksessa kuorma on erilainen, minkä vuoksi yhteensopivuus pitää tarkistaa tuotekohtaisesti. Jos himmennin, virtalähde ja LED-kuorma eivät sovi yhteen, tuloksena voi olla välkkymistä, rajallinen säätöalue, surinaa tai valon sammuminen liian aikaisin.

Termi	Mitä se tarkoittaa?	Miksi sillä on väliä?
TRIAC	230V puolella toimiva himmennystapa	Vaatii LED-yhteensopivan kuorman tai virtalähteen
Etureunahimmennys	Leading edge -tyyppinen ohjaus	Sopivuus riippuu virtalähteestä ja kuormasta
Takareunahimmennys	Trailing edge -tyyppinen ohjaus	Monissa LED-kohteissa käytetty vaihtoehto
Minimikuorma	Kuorma, jonka himmennin tarvitsee toimiakseen	Liian pieni LED-kuorma voi aiheuttaa ongelmia

Milloin TRIAC-himmennin sopii LED-nauhalle?

TRIAC-himmennys sopii LED-nauhalle silloin, kun käytössä on TRIAC-himmennettävä LED-muuntaja. Esimerkiksi 24V LED-nauha tarvitsee 24V virtalähteen. Jos valaistusta halutaan säätää seinähimmentimellä 230V puolelta, virtalähteen pitää olla nimenomaan siihen tarkoitettu.

Valotehtaan 24V TRIAC-muuntajat ovat lähtökohta, kun LED-nauhaa halutaan ohjata perinteisellä seinähimmentimellä. Tavallinen ei-himmennettävä virtalähde ei yleensä sovellu TRIAC-himmennykseen.

TRIAC vai PWM-himmennys?

LED-nauhoissa on hyvä erottaa kaksi eri kohtaa, joissa himmennys voi tapahtua. TRIAC-himmennyksessä säätö tapahtuu ennen virtalähdettä 230V puolella. PWM-himmennyksessä säätö tapahtuu LED-nauhan matalajännitepuolella, esimerkiksi 24V lähdössä. Molemmat voivat olla toimivia, mutta niitä ei pidä sekoittaa ilman suunnitelmaa.

Ohjaustapa	Sijainti järjestelmässä	Sopii erityisesti	Huomio
TRIAC	230V ennen virtalähdettä	Kun halutaan käyttää olemassa olevaa seinähimmennintä	Vaatii TRIAC-yhteensopivan LED-muuntajan
PWM	24V matalajännitepuolella	LED-nauhat, CCT, RGBW ja älyohjaus	Vaatii sopivan ohjaimen LED-nauhan tyypille
Casambi tai muu älyohjaus	Yleensä ohjaimen kautta	Useat ryhmät, valaistustilanteet ja sovellusohjaus	Yhteensopivuus pitää määrittää kokonaisuutena

Virtalähteen mitoitus TRIAC-himmennyksessä

LED-nauhan virtalähteen mitoitus tehdään samalla periaatteella kuin muissakin LED-nauha-asennuksissa. Kerro LED-nauhan teho metreillä ja lisää noin 20–30 % käyttövaraa.

Esimerkki: LED-nauha 9,6 W/m × 5 m = 48 W. Tällöin virtalähteeksi valitaan käytännössä esimerkiksi vähintään noin 60 W teholuokka, jos tuotteen tekniset tiedot ja kuorma sallivat sen. Jos käytössä on 14,4 W/m nauhaa 5 metriä, kuorma on 72 W ja virtalähde valitaan suuremmasta teholuokasta.

Valotehtaan LED-muuntajat ja TRIAC-muuntajat kannattaa valita yhdessä LED-nauhan pituuden ja tehon kanssa. Jos kohteessa on useita LED-nauhoja, kuormat lasketaan yhteen.

Yleisimmät ongelmat TRIAC-himmennyksessä

TRIAC-himmennyksen ongelmat liittyvät useimmiten yhteensopivuuteen. LED-kuorma on pieni ja elektroninen, joten kaikki vanhat himmentimet eivät toimi LEDien kanssa yhtä hyvin kuin hehkulamppujen kanssa. Myös virtalähteen minimikuorma, maksimikuorma ja himmennystyyppi vaikuttavat lopputulokseen.

• Valo välkkyy matalalla himmennystasolla.
• Valo ei syty pienellä asetuksella.
• Himmennysalue on liian kapea.
• Muuntaja tai himmennin pitää ääntä.
• LED-nauha ei sammu kokonaan.
• Valo muuttuu epätasaiseksi pitkissä vedoissa.

Jos tavoitteena on laaja säätöalue ja useita valaistustilanteita, PWM- tai älyohjaus voi olla TRIAC-ratkaisua joustavampi. Jos taas seinässä on valmiiksi TRIAC-himmennin ja halutaan käyttää tuttua ohjaustapaa, yhteensopiva TRIAC-muuntaja on keskeinen osa ratkaisua.

Miten valitset TRIAC-himmentimen LED-valaistukseen?

Tarkistettava asia	Kysymys	Käytännön merkitys
LED-kuorma	Kuinka monta wattia järjestelmä käyttää?	Himmentimen ja muuntajan pitää kestää kuorma
Minimikuorma	Tarvitseeko himmennin tietyn vähimmäiskuorman?	Liian pieni kuorma voi aiheuttaa välkkymistä
Himmennystyyppi	Etureuna vai takareuna?	Yhteensopivuus riippuu virtalähteestä
LED-nauhan jännite	12V vai 24V?	Virtalähteen lähtöjännitteen pitää vastata nauhaa
Asennusympäristö	Kuiva tila vai kosteampi kohde?	IP-luokka ja sijoitus vaikuttavat turvallisuuteen

TRIAC-himmennin kodin eri tiloissa

TRIAC-himmennys sopii moniin kodin valaistusratkaisuihin, kun komponentit ovat yhteensopivia. Olohuoneessa ja makuuhuoneessa himmennys lisää käyttömukavuutta. Eteisessä ja käytävässä himmennetty valo voi toimia rauhallisena kulkuvalona. Keittiön ulkopuolisissa kaluste- ja epäsuorissa valoissa TRIAC voi olla toimiva, jos asennus halutaan ohjata seinäsäätimellä.

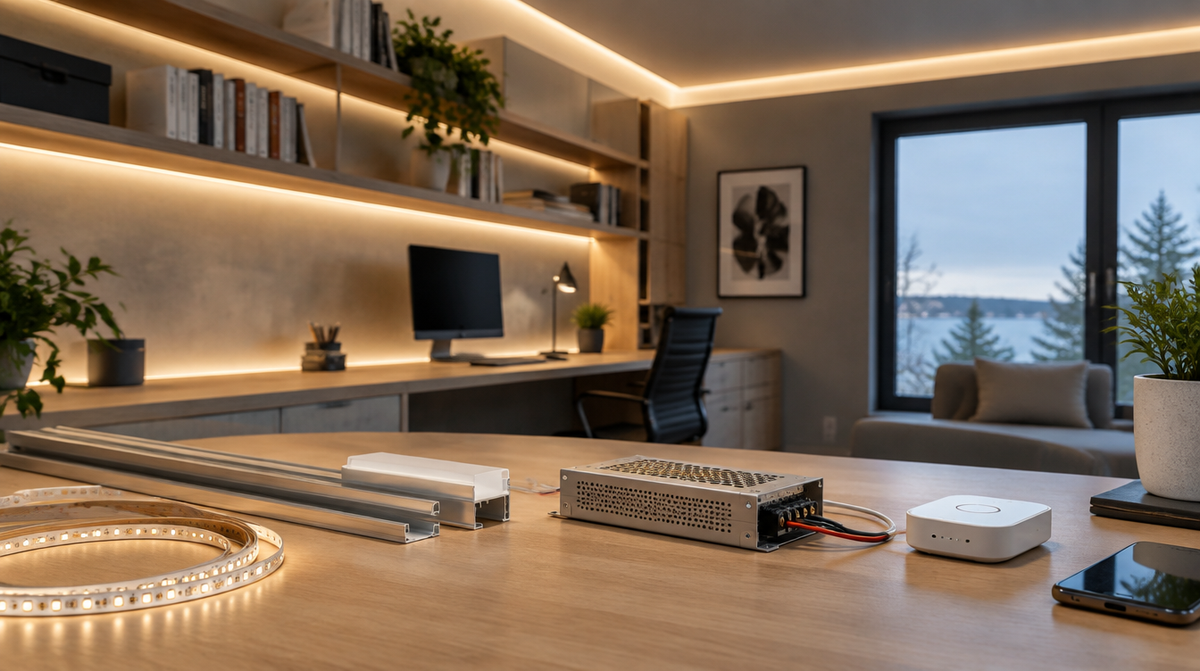

Valotehtaan 24V LED-nauhat, LED-profiilit ja himmennettävät virtalähteet kannattaa valita kokonaisuutena. Näin vähennetään riskiä, että osat toimivat eri tavalla kuin ostaja odottaa.

Milloin TRIAC ei ole sopivin ratkaisu?

TRIAC ei aina ole käytännöllisin tapa ohjata LED-nauhaa. Jos valaistukseen halutaan CCT-säätö, RGBW, useita valaistusryhmiä, ajastuksia, painikkeita ja sovellusohjausta, matalajännitepuolen ohjaus tai älyohjaus voi olla tarkoituksenmukaisempi. Tämä koskee erityisesti laajempia sisustus-, toimisto- ja liiketilaratkaisuja.

Pienessä yksivärisessä LED-nauha-asennuksessa TRIAC-himmennys voi silti olla selkeä ratkaisu, jos seinään halutaan perinteinen säädin. Tällöin tärkeintä on valita oikea himmennettävä LED-muuntaja.

Usein kysytyt kysymykset TRIAC-himmentimistä

Voiko tavallista LED-nauhaa himmentää TRIAC-himmentimellä?

Ei suoraan. LED-nauha tarvitsee väliin TRIAC-yhteensopivan himmennettävän LED-muuntajan, joka sopii nauhan jännitteelle ja teholle.

Miksi LED-valo välkkyy himmennettäessä?

Syynä voi olla yhteensopimaton himmennin, väärä virtalähde, liian pieni kuorma tai liian matala himmennystaso. Tarkista himmentimen, virtalähteen ja LED-kuorman yhteensopivuus.

Onko 24V LED-nauha hyvä valinta TRIAC-himmennykseen?

24V LED-nauha on usein käytännöllinen valinta, kun käytössä on siihen sopiva 24V TRIAC-himmennettävä virtalähde.

Mikä ero on TRIAC- ja PWM-himmennyksellä?

TRIAC toimii yleensä 230V puolella ennen virtalähdettä. PWM toimii matalajännitepuolella LED-nauhan ja virtalähteen jälkeen.

Tarvitsenko sähköasentajan?

Kiinteät sähköasennukset ja 230V kytkennät kuuluvat sähköalan ammattilaiselle. Tuotteiden valinnan ja mitoituksen voi suunnitella etukäteen tuotetietojen perusteella.

Yhteenveto

TRIAC-himmennin voi toimia LED-valaistuksessa, kun LED-nauha, virtalähde ja himmennin ovat yhteensopivia. Valotehdas auttaa ostajaa hahmottamaan kokonaisuuden: valitse ensin LED-nauhan jännite ja teho, mitoita virtalähde oikein ja varmista, että virtalähde sopii TRIAC-himmennykseen. Tutustu Valotehtaan TRIAC-muuntajiin, LED-muuntajiin, 24V LED-nauhoihin ja LED-profiileihin ennen asennuksen aloittamista.
